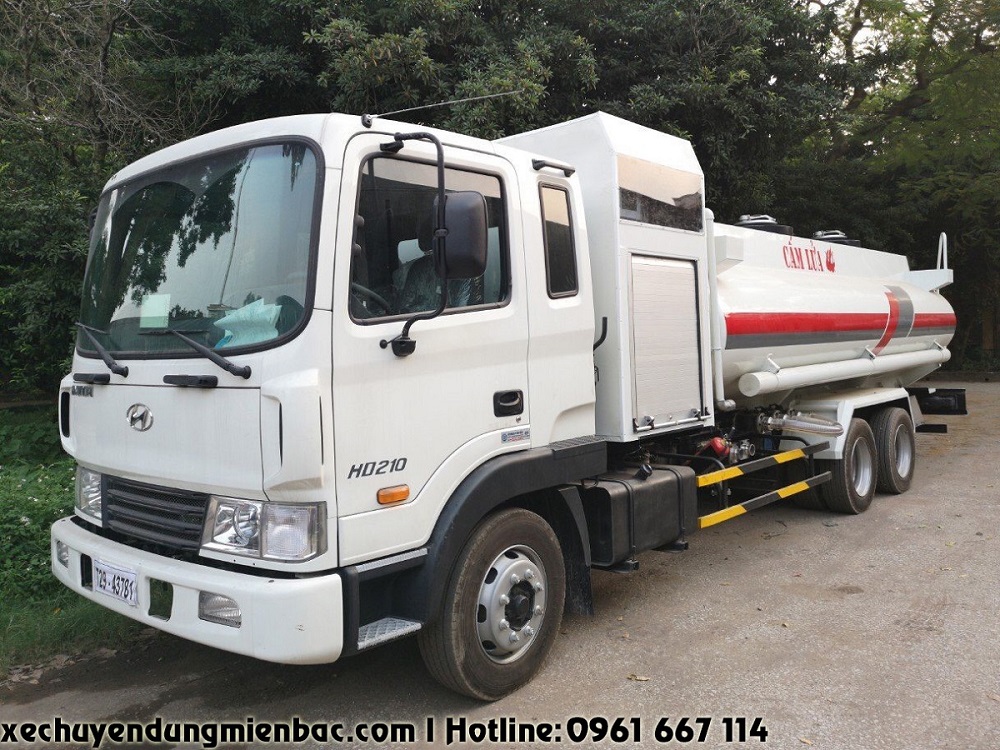

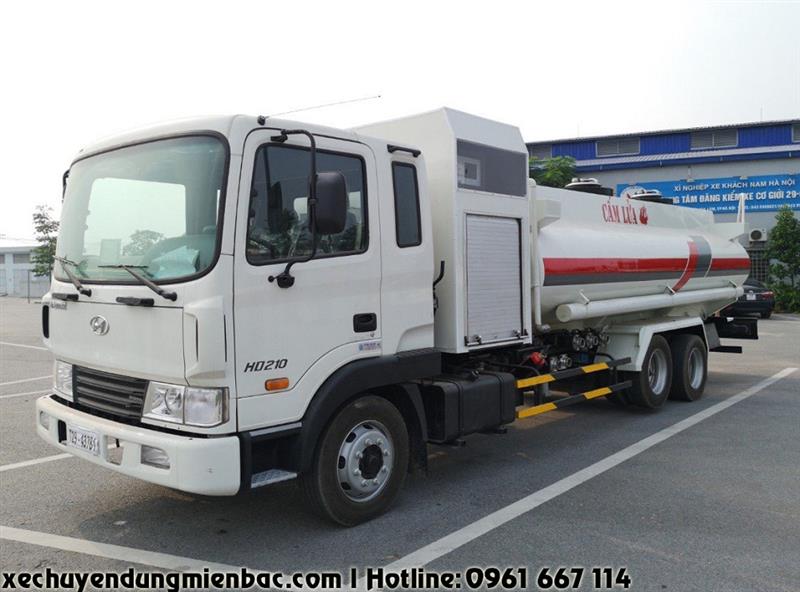

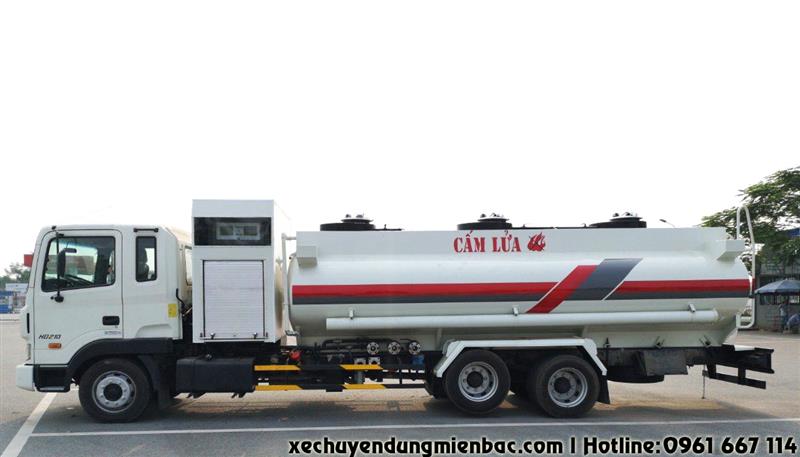

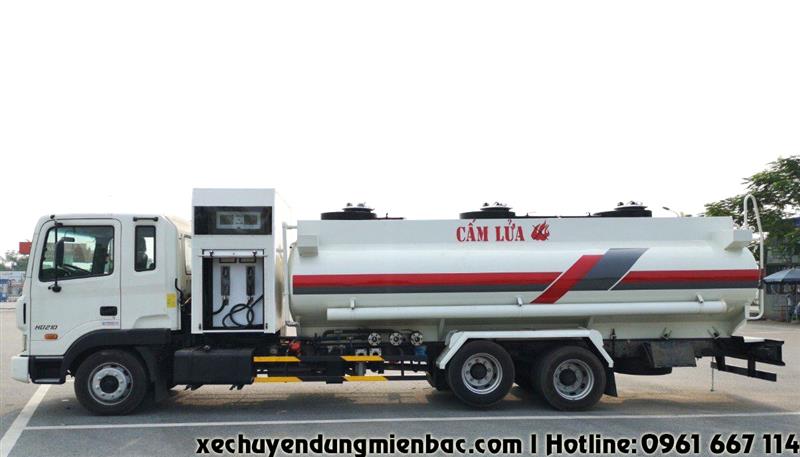

Xe téc chở xăng dầu 13 khối Hyundai HD210 , xe bồn chở xăng dầu 13 khối Hyundai HD210, ô tô xi téc chở xăng 13 khối Hyundai HD210, xe bồn xi téc chở xăng dầu 13 khối Hyundai HD210

Ô TÔ XI TÉC CHỞ DIESEL ( 13 M3 )

TT

Danh mục

Kiểu loại, dạng kết cấu

Thông số kỹ thuật cơ bản

Xuất xứ

1

CỤM THÂN TÉC

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

- Kích thước bao xi téc : 6.290/5.960 x 2.130 x 1.270 mm

- Dung tích : 13000 Lít
- Thép cac-bon SS400 dày 4mm

- Được chia: 3 khoang -3 đường ống ra

- Tỷ lệ chia khoang : ( 5 + 5 + 3 )

Nhập khẩu

Chỏm cầu

Dạng hình elíp

Thép can-bon SS400  dày : 4mm

Nhập khẩu

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép bu lông

Thép cac-bon SS400 dày 1,5 mm

Nhập khẩu

Hộp để dây

Dạng ống ( trong ống có sẵn ống xả hàng 6 M x 2 ống )

Thép cac-bon SS400 độ dày 1,2 mm

Nhập khẩu

Mầu sơn

Công nghệ phụn cát làm sạch bề mặt trước khi sơn.

Sơn 2 thành phần

Nhập khẩu

2

CỤM CỔ TÉC

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø800  (mm)

- Thép ca-bon SS400 dày 4mm chon sâu xuống thân xi téc

Nhập khẩu

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

- Đường kính  Ø430 (mm)
- Thép dập có sơn tĩnh điện, kiểu dáng châu âu

Hàn Quốc

Ống thông hơi

Các khoang được thông với nhau, có van khóa riêng biệt cho mỗi ống

Đường kính ống thông hơi Ø42 (mm)

Việt Nam

3

HỆ THỐNG CHUYÊN DỤNG

Đường ống cấp dẫn nhiên liệu

Thiết kế mỗi khoang lắp đặt 1 đường ống riêng biệt

- Có 3 đường ống ra

- Đường kính Ø89 mm
- Liên kết các đoạn ống bằng cút co Ø89 mm -Thép SPHC

Việt Nam

Các van xả

Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp xả

- Đường kính bi gạt 3 - 1/4''
- Liên kết với ống bằng 2 mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu gang đúc

Hàn Quốc

Bơm nhiên liệu

Lắp đặt bên phụ ở phần giữa Chasiss

- Lưu lượng: 600 lít/phút (60 m3/giờ)

Hàn Quốc

Các đầu xả nhanh

- Lắp đặt trên mỗi đầu ra của van xả
- Lắp ghép  với ống dẫn mềm theo kiểu khớp nối nhanh

- Liên kết với van xả  bằng  mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu nhôm hợp kim

Hàn Quốc

4

TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ

Bình cứu hỏa

Dạng bình bột MFZ8

Trọng lượng 8 kG

Trung Quốc

Xích tiếp đất

Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường

- Đường kính  Ø10 mm
- Thép CT3

Việt Nam

Biểu tượng cháy nổ

Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe

Chiều cao chữ lớn hơn 200 mm , màu đỏ

Việt Nam

5

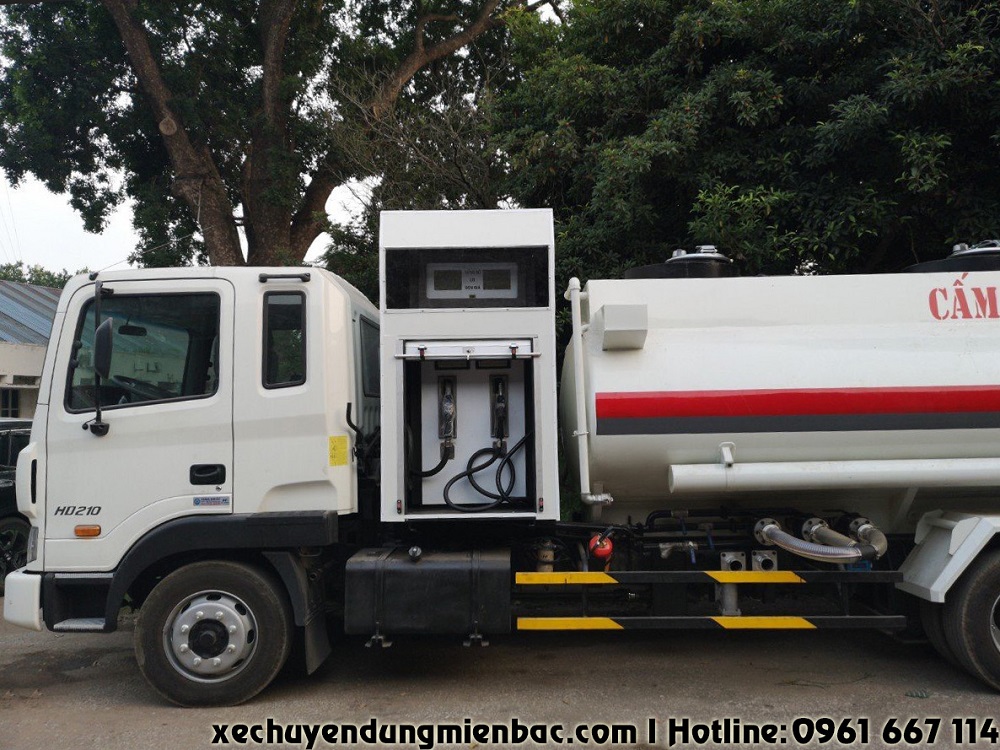

HỆ THỐNG CẤP LẺ DIESEL

Hệ thống cấp lẻ xăng dầu

+ Đồng hồ đếm lít nhãn hiệu TATSUNO - JAPAN ( mới 100% hoặc qua sử dụng do khách hàng yêu cầu )

+  2 - Cuộn giây cấp lẻ 15 M kèm 2 - súng bơm xăng

BƠM : TATSUNO - JAPAN

Kiểu : Bơm kiểu bánh răng

Lưu lượng : Tốc độ tiêu chuẩn 40lít/phút; Tốc độ cao: 70lít/phút

Đường kính ống hút : Phi 40mm (1 & 1/2 B)

Motor :Loại phòng nổ (Tốc độ cao 750W; tốc độ tiêu chuẩn: 400W) .

Sản xuất tại Hàn Quốc

BỘ ĐO LƯỜNG : TATSUNO NHẬT BẢN

Kiểu :  4 piston

Dung sai đo lường :  +-1/200lít  (+-0.5%) trong giới hạn cho phép

BỘ SỐ :  TATSUNO NHẬT BẢN

Tổng đếm điện tử : 8 số

CÒ BƠM & DÂY ỐNG : NHẬT BẢN

Cò bơm : Tatsuno Nhật Bản- Loại tự động ngắt, chống tràn

Dây ống : Yokohama – Nhật Bản – loại bố thép 3/4 inch (3/4B) hoặc 1inch (1B) dài 6 mét thuận tiện cho việc bán hàng.

Cốc báo nhiên liệu : Có cốc báo quan sát dòng chảy nhiên liệu

Khớp xoay : Khớp xoay kép xoay 360 độ – Hàn Quốc

BỘ ĐẾM (MÀN HÌNH) : TATSUNO NHẬT BẢN

Loại  : LCD, lưu được nguồn khi mất điện, đèn màu trắng, số đậm cao 3,5cm

Chỉ số tiền : 6 số (0 – 999,999)

Chỉ số lít : 6 số (1/1,000 lít)

Chỉ số đơn giá : 4 số (0 – 9,999)

Chức năng hiển thị lỗi : Có chức năng hiển thị lỗi

Nguồn lưu điện : Tự động nạp nguồn

BỘ CÀI ĐẶT : TATSUNO NHẬT BẢN

Cài đặt : Dùng điều khiển từ xa

Bàn phím : 10 phím bấm

CÀI ĐẶT & NGUỒN ĐIỆN : TATSUNO NHẬT BẢN

Chức năng cài đặt : Cài đặt bán hàng theo số lít và số tiền

Mô tơ điện  3 pha 380V hoặc 1 pha 220V  có phòng cháy (cuộn dây cấp điên dài 10 x 2mm)

Máy phát điện 3 pha chạy nhiện liệu dầu Diesel hiệu HYUNDAI công xuấ 5,5 kW

JAPAN
